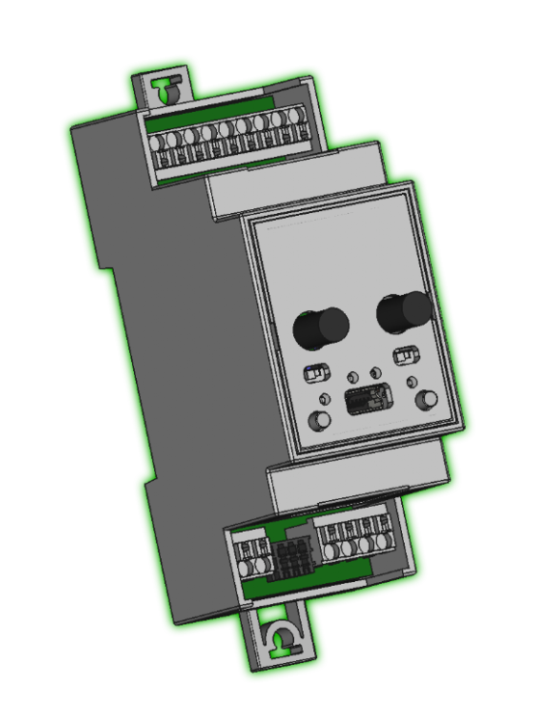

STEP CONTROL ONE
Die Steuerungslösung für Schrittmotorachsen mit externer Leistungselektronik
Einfach, skalierbar und flexibel
Einfach, skalierbar und flexibel
Software
Die Steuerungsschnittstelle der STEP CONTROL ONE ist frei verwendbar und dokumentiert, damit jeder individuelle Software zur Ansteuerung erstellen kann. Für einfache Steuerungsprozesse können auch die vordefinierten Funktionen verwendet werden. Sind die Einstellmöglichkeiten hier nicht ausreichend, so können auch kundespezifische Lösungen in die STEP CONTOL ONE ergänzt werden.
Gerne erstellen wir auch eine individuelle Software für Ihre Automatisierungsaufgabe.
Technische Daten
- Open Loop Steuerung zum Anschluss an eine Schrittmotorendstufe.
- geeignet für viele Schritt/ Richtungs Schrittmotorendstufen, unabhängig von Schrittmotorgröße und Endstufenleistung
- Funktioniert ‚out of the box‘ für einfache Stellaufgaben (z.B. Gassenverstellung) ohne zusätzliche Parametrierung per Software
- Variabler Spannungsbereich von 12V-24V DC
- Kompakte Abmessungen : B 36 x L 90 x H 58 mm als 2TE Hutschienengehäuse
Betriebsarten
- Einfach : Einfacher Motorsteller mit Geschwindigkeitsvorgabe und Rampe via Poti
- Erweiterter Betriebsmodus : Lageregler, Drehzahlsteller, Relative Positionierung, Absolute Positionierung, Zylinderfunktion, Loops
- Vorgefertigte Verfahrprogramme einfach parametrieren und verwenden
- Einstellbare Referenzfahrt

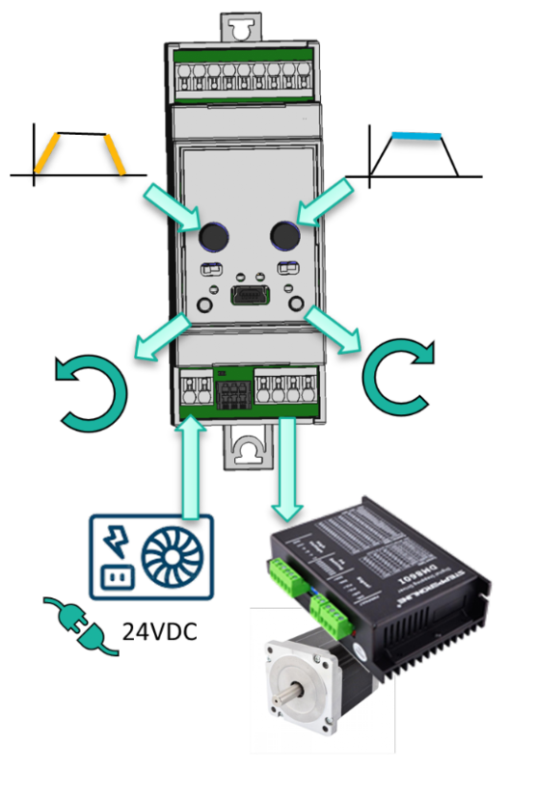

Intuitive Bedienung
2 Taster zur Steuerung für Links-/ Rechtsfahrt oder als programmierbare Funktionstaster für den erweiterten Betriebsmodus. Beschleunigung, Verzögerung und Geschwindigkeit per Drehregler vorgeben.
Beide Tasten sind als 24V-fähige Kontakte oder für externe Taster nach außen geführt.
Beide Tasten sind als 24V-fähige Kontakte oder für externe Taster nach außen geführt.

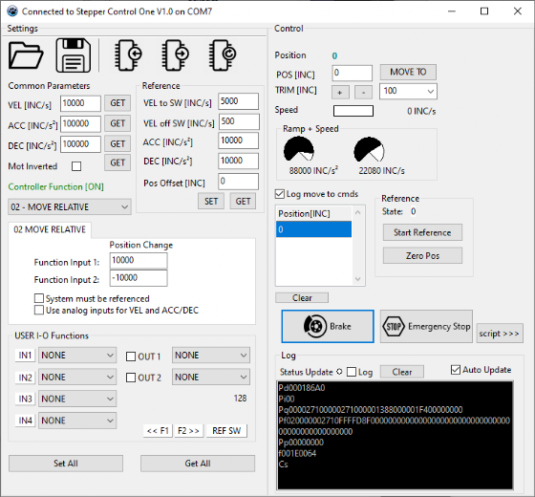

Zusätzliche Einstellmöglichkeiten via USB und Software.
Schnittstellen
- Mini USB Schnittstelle zur Parametrierung via Software
- Offenes Kommunikationsprotokoll (virtual COM Port über USB) zur einfachen Steuerungsanbindung
- 4 Digitale 24V Eingänge für vordefinierte Funktionen
- (Endschalter positiv / negativ, Freigabe, Start Referenz) oder zur freien Verwendung (z.B. für Sensoren und Schalter)
- 2 Digitale 24V Ausgänge für vordefinierte Funktionen
- (Motor Running, Target Reached, Function active, Reference done) oder zur freien Verwendung (z.B. für Ventilansteuerung oder andere Aktoren)
- Digitale 24V Steuereingänge für Funktionen (F1, F2/ identisch zu Tastenfunktion) und Referenzschalter (NC)
Anwendungsbeispielee
- Automatisierte Materialzufuhr oder Entnahme
- Messmittelpositionierung für Prüfanlagen
- Rundtakttisch
- Fördertechnik, z.B. Drehstation, Wender
- Fertigungs- und Montageautomatisierung
- Sortieranlagen
- Labortechnik, z.B. automatisierter Probenwechsel

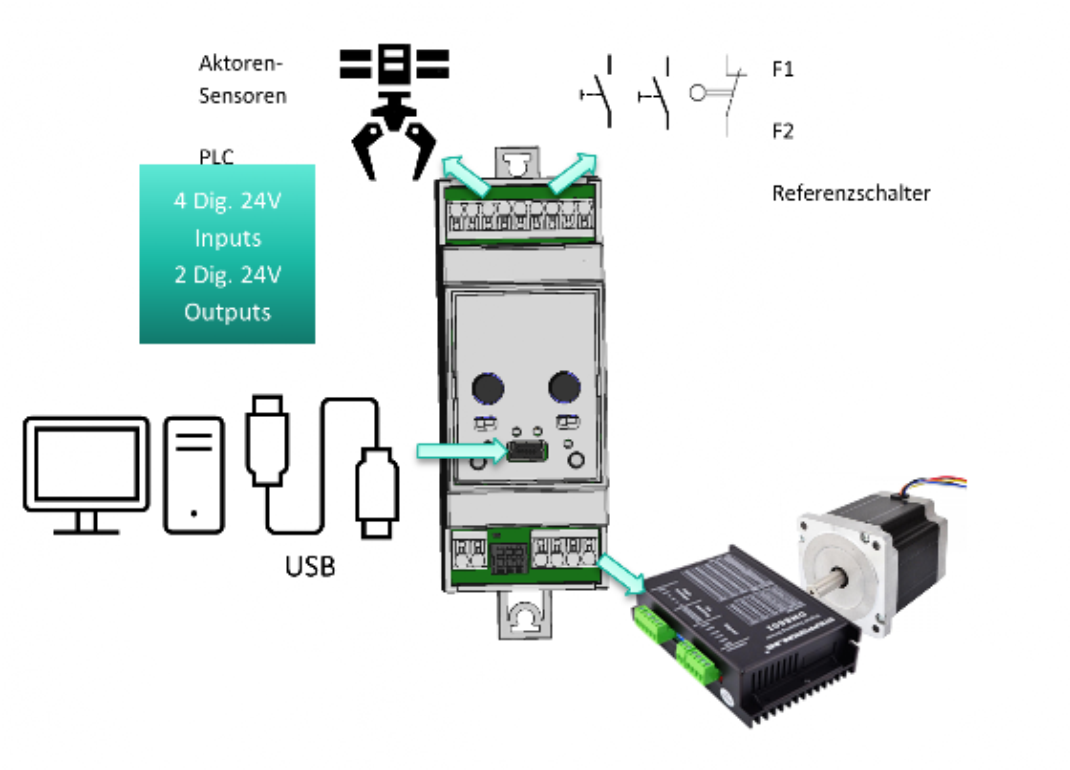

Universell Einsetzbar
An die digitalen I/O’S der STEP CONTOL ONE können Aktoren (z.B. Ventile), Sensoren (z.B. Initiatoren) oder auch eine SPS angeschlossen werden. Die beiden Funktionseingänge F1 und F2 sind identisch zur Funktion der beiden Tasten und können z.B. durch externe Tasten oder eine SPS angesteuert werden. Über den USB-Anschluss kann die STEP CONTOL ONE komfortabel parametriert werden.
Sofort Einsatzbereit
Das Video zeigt die verschiedenen Betriebsarten und deren Möglichkeiten zur einfachen Einbindung der STEP CONTROL ONE in Ihr Automatiserungsprojekt.
Downloads
Brauchen Sie mehr? Kein Problem!
Gerne unterstützen wir Sie bei der Erstellung Ihrer Automatisierungslösung. Gemeinsam finden wir eine Lösung. Bitte sprechen Sie uns an!
Indiviuelle Software
Auf Wunsch erstellen wir für Sie nach Ihren Vorgaben eine Windows Applikation zur Bedienung, Visualisierung und Steuerung von Teilen oder einer gesamten Anlage. Bei Bestandsanlagen erarbeiten wir mit Ihnen Schnittstellen und Implementierungen zur unkomplizierten Integration in Ihre Lösung.
Automatisierung
Wir erstellen gerne auf Wunsch individuell angepasste Betriebsmoden für Ihren Anwendungsfall oder unterstützen Sie bei der Implementierung Ihrer Lösung.
Kundespezifische Hardware
Benötigen Sie spezielle Funktionen oder andere Formfaktoren? Kein Problem, gerne erstellen wir eine indivduelle Hardware nach Ihren Anforderungen oder Modifizieren unsere Bestandsprodukte.
