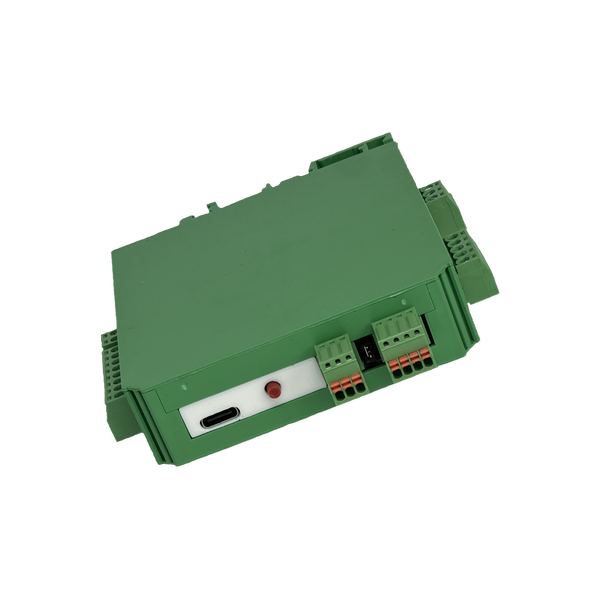

DIO8
Digitales I/O Modul für PLCino
Erweitert den Hatron PLCino um 8 weitere Eingänge und 8 weitere Ausgänge. Die Ansteuerung erfogt über den I²C Bus, durch die PLCino Erweiterungsschnittstelle (IDC Stecker). Das Modul kann auf 8 verschiedene Adressen eingestellt werden, somit sind bis zu 64 Eingänge und 64 Ausgänge realisierbar.
Bezeichnung | DIO8 |
Artikelnummer | HT002 |
Hinweis: Unser Angebot richtet sich ausschließlich an gewerbliche Kunden.
Preise (zzgl. MwSt. und Versand)
1 : 189,00€ / Stück
10 : 159,00€ / Stück
50 : 139,00€ / Stück
100: 109,00€ / Stück
Produktinformation
Open-Source-Hardware - Schaltplan, Zeichnungen und 3D Modell zur freien Verfügung
8x digitale IN 5-24VDC // 8x digitale OUT 24V (max. 150mA/CH) // LED Indikator für alle Ein- und Ausgänge // Adresse einstellbar // 2x Erweiterungsschnittstelle (I²C + SPI via IDC Stecker)
Vorteile zusammengefasst
- 8 digitale Eingänge mit variabler Eingangsspannung von 5-24VDC
- 8 digitale 24V Ausgänge mit bis zu 150mA pro Kanal z.B. zum direkten Schalten von Relais oder Magnetventilen
- Adresse über Drehcodierschalter einstellbar, bis zu 8 Module pro Bus
- Kompakte Abmessungen (~82mm x 102mm, zuzüglich Steckverbindungen)
- Schaltung verwendet PCF8574 I/O Expander zur einfachen Implementierung für Arduino Sketche
- Sicheres Kunststoffgehäuse für Tragschienenmontage (z.B. zur Montage im Schaltschrank oder Unterverteilung)
- Alle Anschlüsse mit industrietauglichen steckbaren Schraubklemmen
- 2x Erweiterungsschnittstelle (I²C + SPI via IDC Stecker) zum Durchschleifen aller Module
- Kostengünstige professionelle Serienlösung (z.B. für den Kleinanlagenbau, Prüfgeräte oder Messeaufbauten)
- Open Source Hardware: Schaltplan, Zeichnungen und 3D Modell zur freien Verfügung
